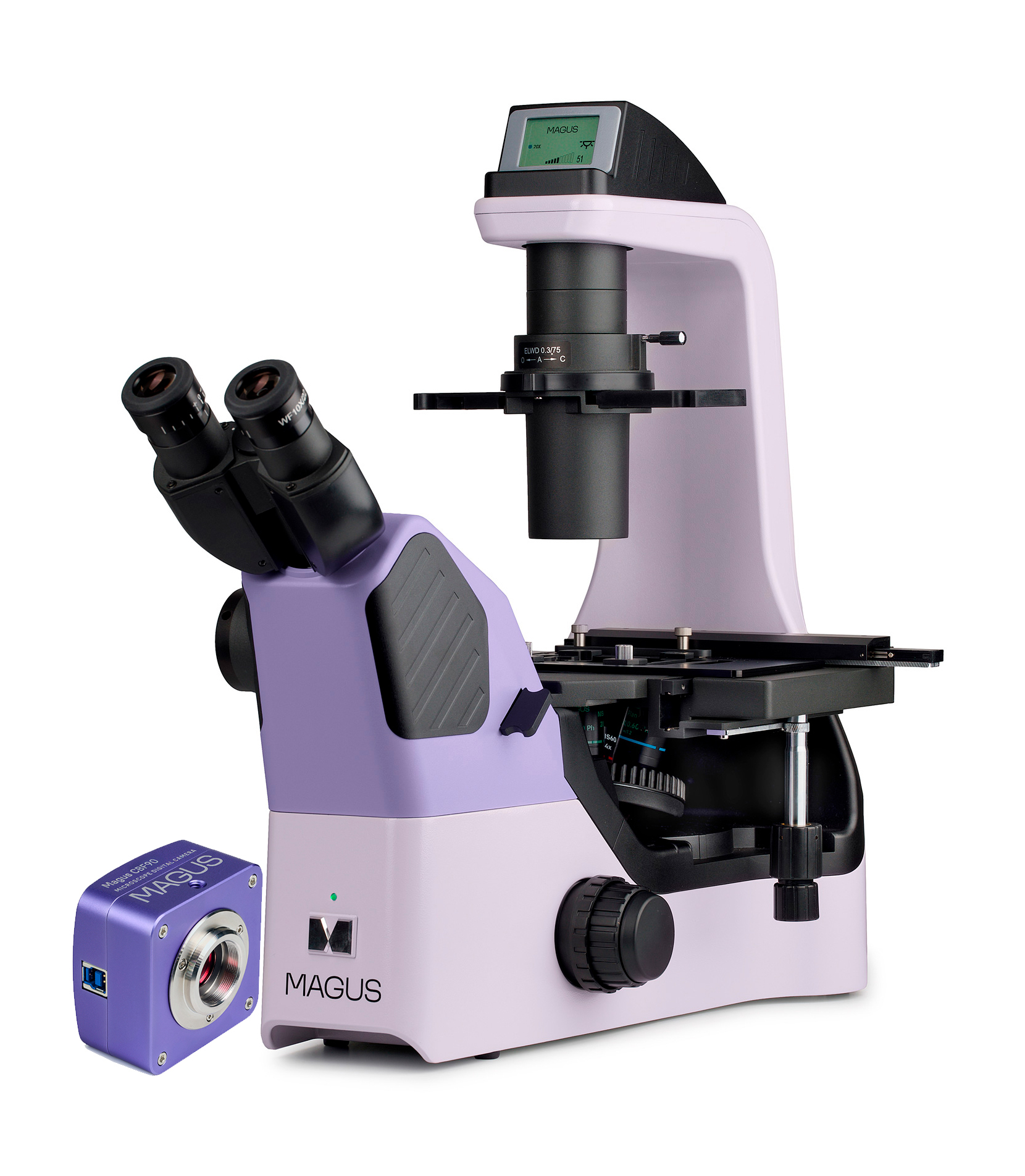

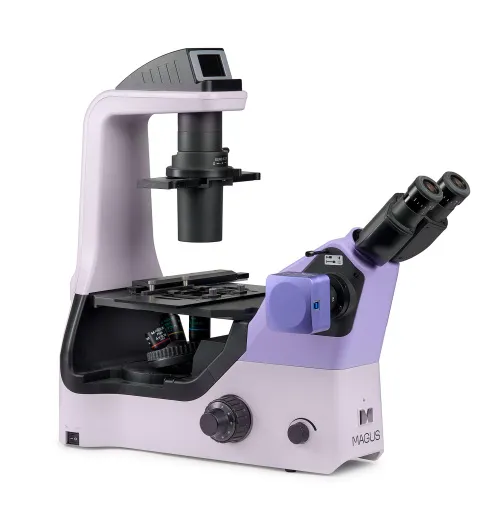

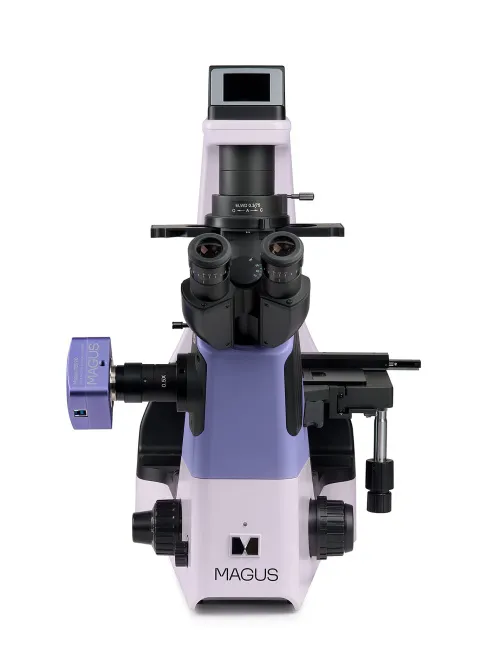

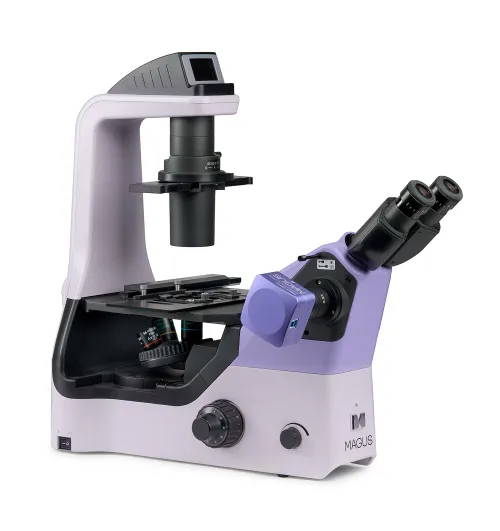

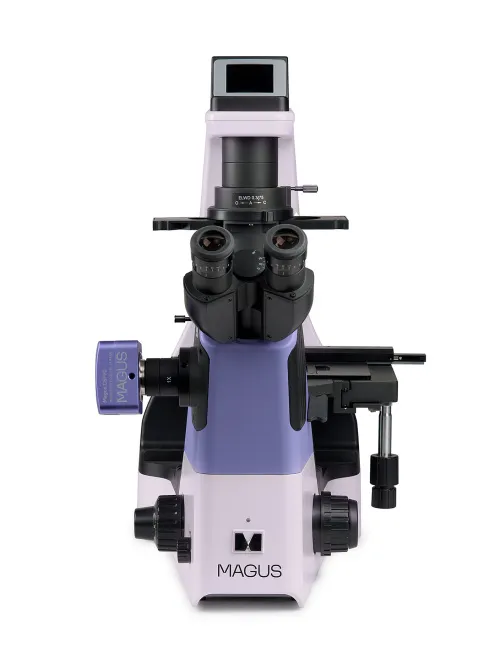

Microscopio biológico invertido digital MAGUS Bio VD360

Microscopio de grado investigador. Este microscopio está diseñado para estudiar precipitados líquidos, colonias celulares, células vivas, cultivos de tejidos y otras muestras teñidas y sin teñir contenidas en envases de vidrio de laboratorio. El diseño invertido del microscopio permite el uso de placas de Petri, placas multipocillo, frascos, frascos de cultivo rotatorios y matraces de hasta 75 mm con un grosor de fondo de 1,2 mm. El microscopio utiliza objetivos especiales para trabajar con este tipo de envases de vidrio. Con el condensador extraído, puede observar cultivos celulares en placas de Petri o en matraces cilíndricos de hasta 187 mm alto. Las observaciones se realizan con luz transmitida utilizando las técnicas de campo claro, contraste de fases y contraste en relieve. Los componentes opcionales permiten aplicar las técnicas de contraste de modulación de Hoffman. El microscopio está equipado con una cámara de 5 MP con interfaz USB 3.0. La cámara se conecta a un ordenador y muestra la imagen en su pantalla. El software complementa el sistema con funciones de análisis y documentación. La cámara se monta en el microscopio utilizando el adaptador de 0,5x o 1x que se incluye con el microscopio. El adaptador se selecciona en función de las tareas que se vayan a realizar. El adaptador 0,5x amplía el campo de visión, mientras que el adaptador 1x transfiere la imagen "tal cual", recortando los bordes, pero cada detalle aparece más grande en el sensor. El microscopio se utiliza para la investigación en medicina, farmacología, biología y virología.

Cámara digital

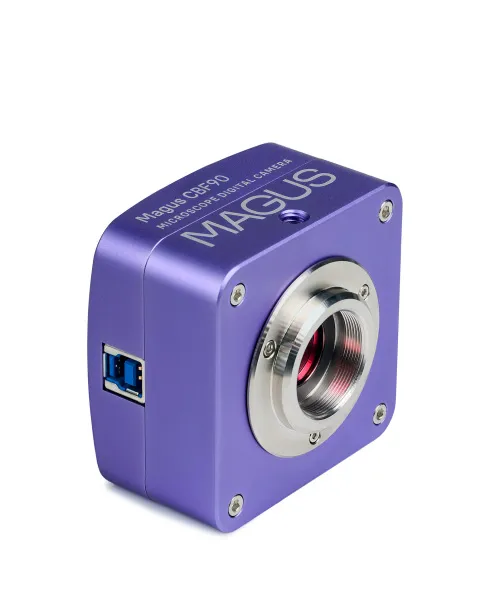

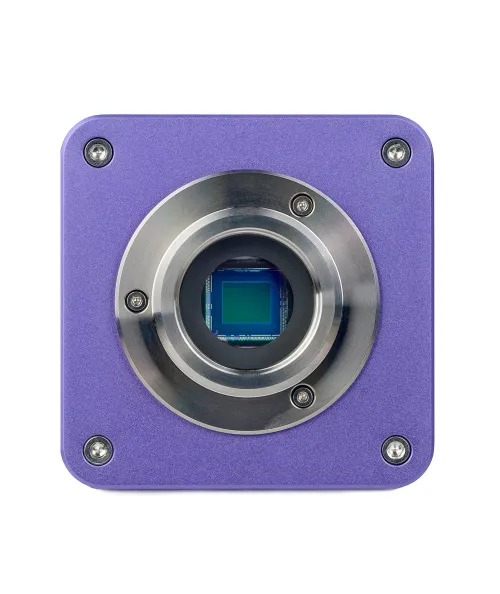

El modelo MAGUS CBF90 es una cámara científica con una resolución de 5 MP y un sensor de 2/3". La cámara produce una imagen realista en 2448x2048 píxeles. El vídeo se graba a 35 fps o 50 fps en función de la resolución utilizada. Los vídeos son fluidos, con transiciones suaves y sutiles entre fotogramas. El movimiento de la muestra observada se muestra en tiempo real y sin retardos. La cámara permite trabajar cómodamente con objetos en movimiento y es adecuada para realizar demostraciones en un aula. La cámara está equipada con una interfaz USB 3.0. La velocidad de transferencia de datos es 10 veces más rápida que la de las cámaras con una interfaz USB 2.0. Se recomienda utilizar una cámara de alta velocidad para laboratorios profesionales, trabajos de investigación o formación universitaria.

Cabezal del microscopio

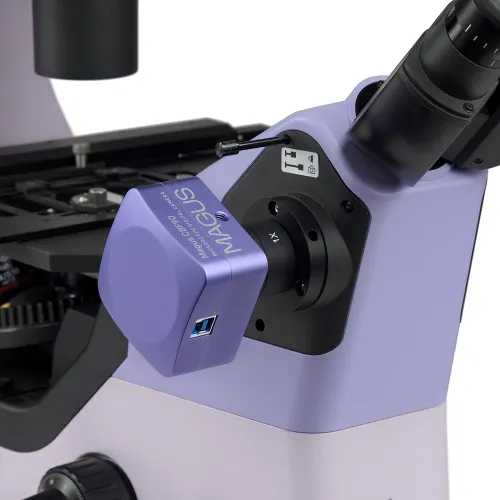

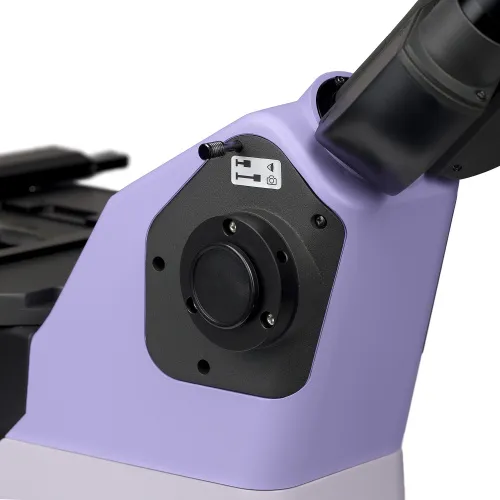

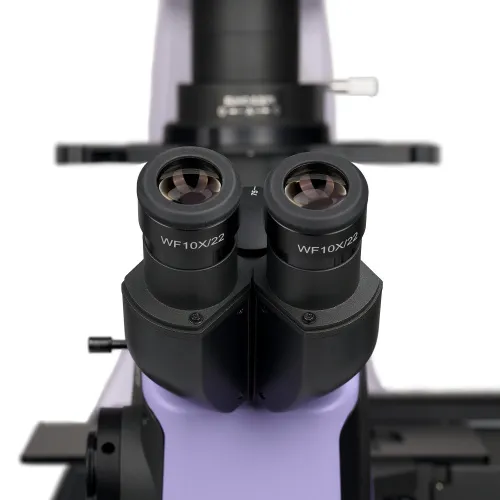

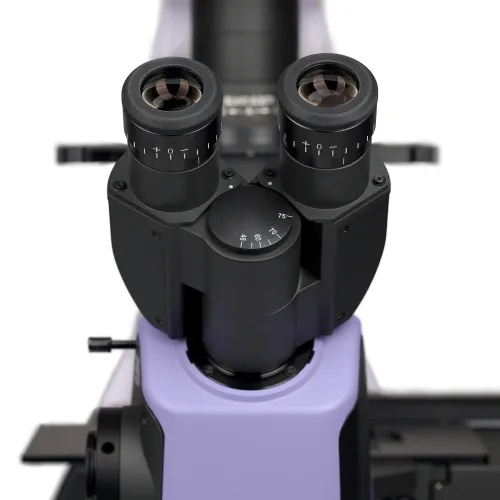

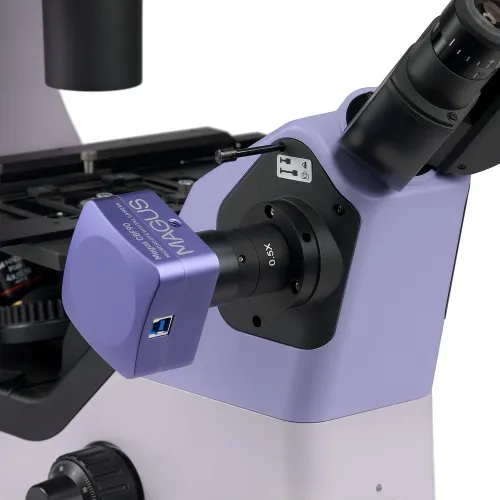

Binocular, con óptica corregida al infinito. La cámara digital está instalada en el puerto de cámara lateral del cabezal del microscopio. La relación de división de la luz es 100/0 o 0/100. El sistema incluye una ranura con tapón destinada a la instalación de la placa deslizante de contraste en relieve.

Revólver giratorio

Codificado, para 5 objetivos. Esta posición libre también se puede utilizar para instalar un objetivo adicional y lograr un mayor poder de aumento.

Objetivos

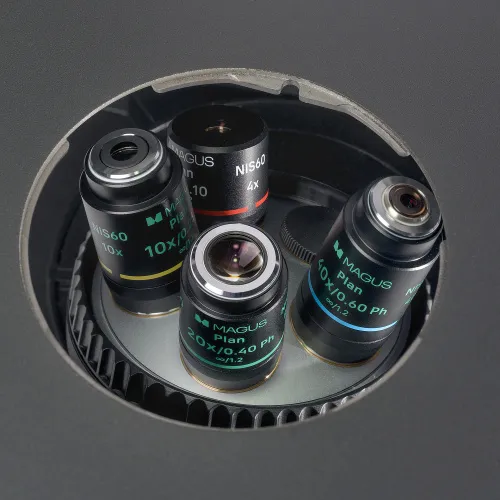

Los objetivos plano acromáticos corregidos al infinito y distancia de trabajo ampliada se han corregido para un grosor de fondo de plato de 1,2 mm. La distancia parafocal es de 60 mm. Los objetivos 4x se utilizan para la técnica de campo claro, mientras que los objetivos 10х, 20х y 40х son objetivos de fase que se diferencian de los objetivos 4x por incorporar un anillo de fase en el plano de la pupila de salida. Estos objetivos están diseñados para observaciones en contraste de fase, pero también son adecuados para las técnicas de campo claro y de contraste en relieve.

Mantenimiento de niveles de brillo confortables al cambiar de aumento

Los objetivos de diferentes aumentos transmiten luz con distintos niveles de intensidad, por lo que cada vez que se cambia de objetivo, debe ajustarse el brillo de la luz. Cambiar de un objetivo de mayor aumento a uno de menor aumento provoca fatiga ocular, ya que el brillo de la imagen en los oculares aumenta considerablemente. El MAGUS Bio VD360, que está equipado con un control inteligente de brillo, resuelve este problema. El microscopio recuerda el brillo de cada objetivo que el usuario ha seleccionado y lo ajusta automáticamente al girar el revólver. El control inteligente reduce el tiempo necesario para ajustar el brillo. MAGUS Bio VD360 aumenta la comodidad del usuario y ahorra tiempo incluso cuando el trabajo requiere cambios frecuentes de aumento.

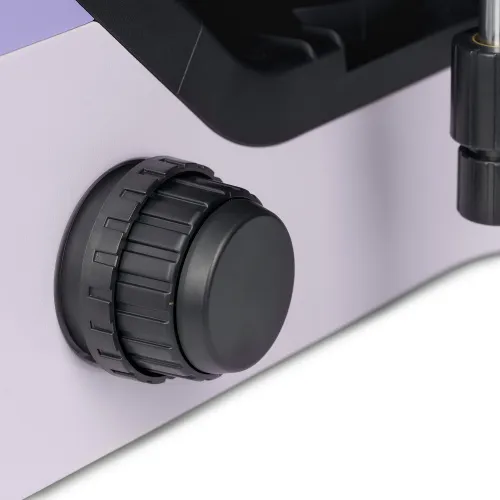

Mecanismo de enfoque

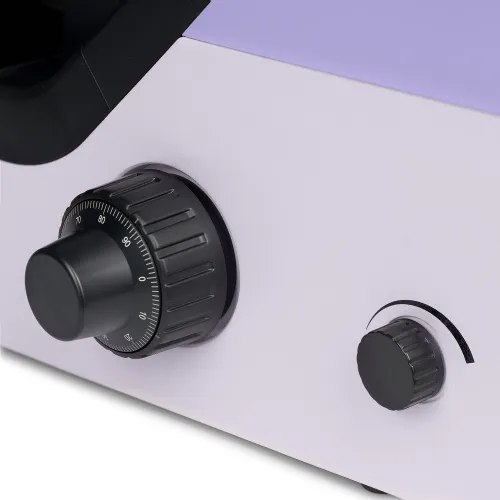

Los mandos de enfoque aproximado y preciso son coaxiales y están situados a baja altura. El investigador puede colocar las manos sobre la mesa y adoptar una posición cómoda frente al microscopio. El anillo del lado derecho ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

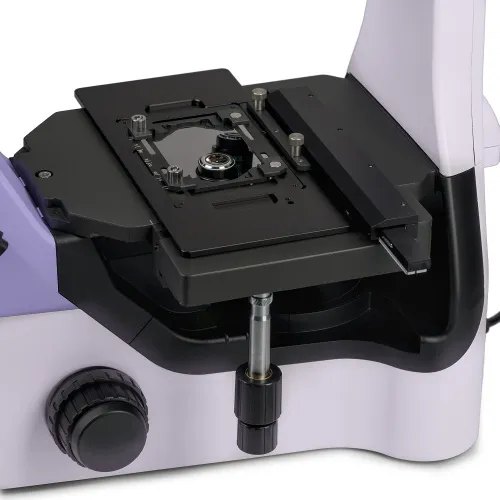

Platina

La platina es fija. En la platina hay instalado un mecanismo especial que mueve los recipientes de vidrio de laboratorio en dos direcciones mutuamente perpendiculares. El desplazamiento fluido y sutil de la muestra observada aumenta la exactitud del estudio: no se pasará por alto ninguna parte de la muestra. El largo mando de control de la platina garantiza la comodidad del usuario: la mano descansa sobre la mesa sin esfuerzo. El kit del microscopio incluye un soporte para material de laboratorio universal.

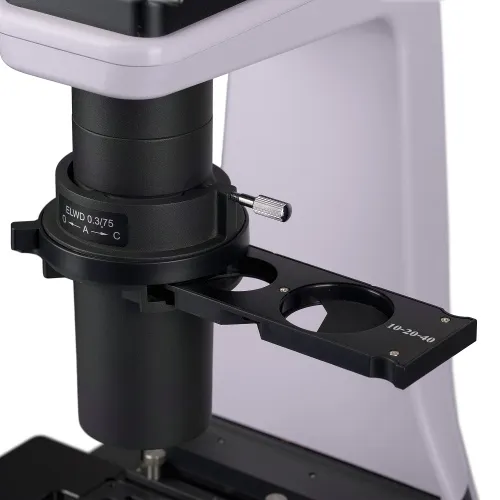

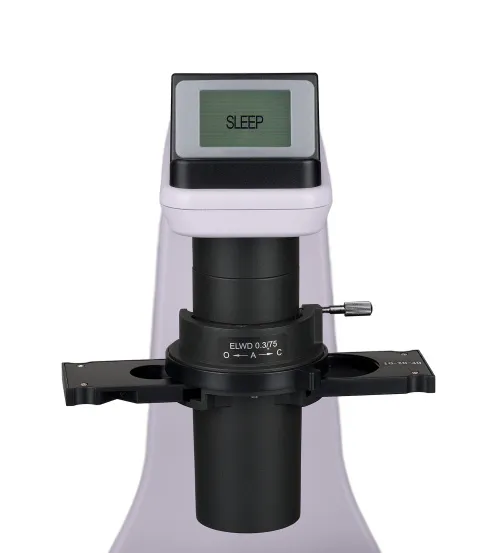

Condensador

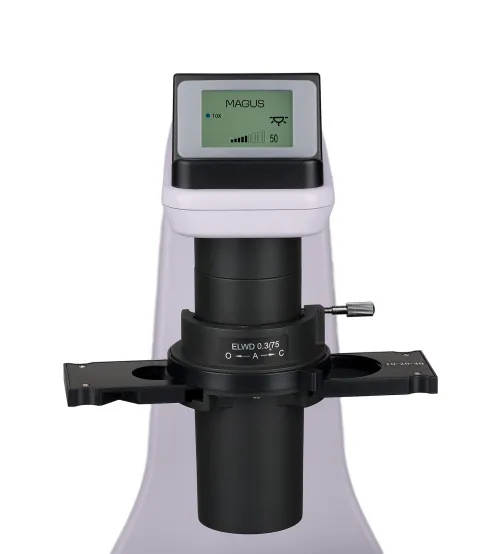

El condensador tiene una apertura numérica de 0,3 (NA = 0,3) y una distancia de trabajo de 75 mm. En la ranura del condensador se instala una placa deslizante de contraste de fases o una placa deslizante de contraste en relieve con diafragma sectorial. Una placa deslizante de contraste es una placa con tres orificios. Uno de los orificios tiene un inserto de fase para objetivos de 10x, 20x y 40x, mientras que los otros dos se utilizan para observaciones de campo claro. El diafragma anular de la placa deslizante se alinea con el anillo de fase del objetivo utilizando un telescopio de centrado. Una placa deslizante de contraste en relieve con un diafragma sectorial también es una placa con tres orificios. La microscopía de contraste en relieve se activa introduciendo el diafragma sectorial en la trayectoria óptica y colocando la placa deslizante en la ranura del cabezal del microscopio, en la posición que coincida con el objetivo que se está utilizando. El filtro verde (ND6), cuando se coloca en la ranura con el diafragma sectorial, reduce los halos de color en los bordes de las estructuras observadas. Los orificios libres de la placa deslizante están diseñados para observaciones en campo claro: uno para un objetivo de 4x y el segundo para objetivos de 10x, 20x y 40x.

Fuente de luz

El LED de 3 W proporciona una iluminación brillante de la muestra, suficiente para todas las técnicas y objetivos disponibles del microscopio. La temperatura del color no cambia cuando ajusta el brillo. La vida útil del LED es de 50 000 horas.

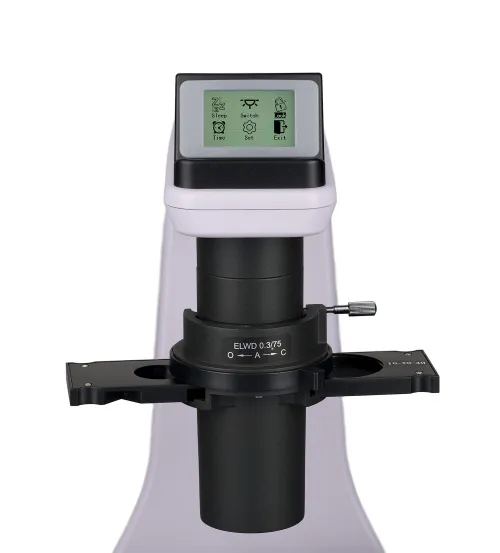

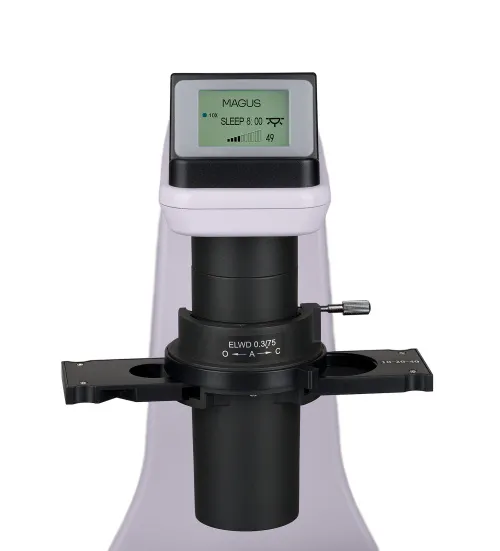

Pantalla LCD de estado

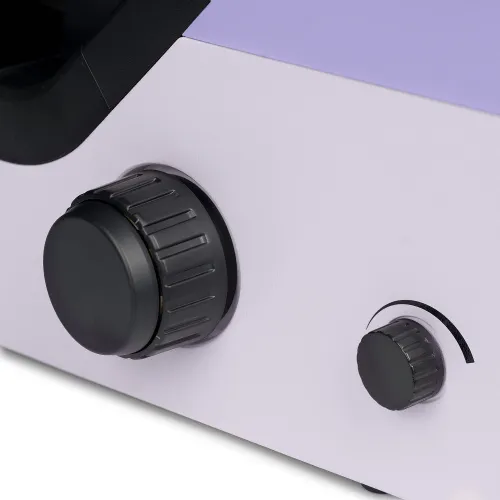

La pantalla LCD de la base muestra el aumento del objetivo, el brillo de la fuente de luz y el modo de funcionamiento ("suspensión", "eco"). La pantalla y un único mando permiten al usuario ajustar el brillo, bloquear el ajuste del brillo, configurar el modo de suspensión y el temporizador de apagado automático.

Diseño ergonómico

El malestar físico provoca fatiga y reduce la productividad. El diseño ergonómico del microscopio es un factor importante en la investigación científica cotidiana. MAGUS Bio VD360 proporciona comodidad al usuario durante el trabajo. El cabezal del microscopio está situado en un ángulo ergonómico para que la espalda y el cuello no se cansen. Gracias a la platina baja y compacta, resulta cómodo para el usuario manipular la muestra y trabajar con los recipientes de vidrio de laboratorio. El largo mango del mecanismo de movimiento hace que no sea necesario levantar la mano de la mesa para controlar el microscopio, ni cambiar de posición cómoda. Los mandos de enfoque están situados en la parte inferior del instrumento. El usuario no necesita forzar las manos. El enfoque se realiza sin esfuerzo gracias a su mecanismo fluido.

Accesorios

Existe una gama de accesorios diseñados específicamente para este microscopio. Los objetivos adicionales sin anillos de fase garantizan una calidad de imagen óptima cuando se trabaja en campo claro. Se pueden usar oculares adicionales para ampliar el rango de aumento del microscopio. Estos oculares adicionales le ayudarán a sacar el máximo provecho de la lente objetivo que utilice con más frecuencia. El dispositivo de contraste de fase con objetivos plano semiapocromáticos es adecuado para la investigación fundamental y aplicada. Los objetivos planos semiapocromáticos proporcionan un alto grado de corrección de aberraciones, lo que produce imágenes nítidas, brillantes y de alto contraste. El contraste de modulación Hoffman permite visualizar los detalles más finos de las muestras vivas con alto contraste y sin halos, lo que permite el estudio de procesos dinámicos en tiempo real. Para medir objetos se utiliza un portaobjetos de calibración, que se puede combinar con un ocular provisto de una escala o con el software de la cámara. Los soportes para placas y las placas de platinas se utilizan para instalar cómodamente en el microscopio botellas de cultivo de diversos tipos y tamaños.

Modelos alternativos

El MAGUS Bio VD360 es una alternativa para los siguientes modelos: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Características del microscopio:

• Investigación de objetos teñidos y no teñidos en recipientes de vidrio de laboratorio: placas de Petri, matraces, placas, trabajo con recipientes de vidrio de hasta 187 mm de altura

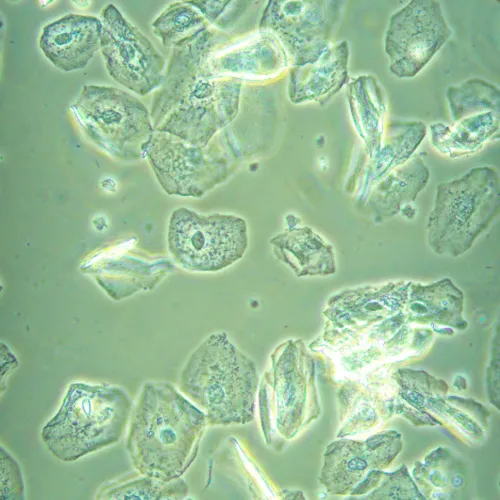

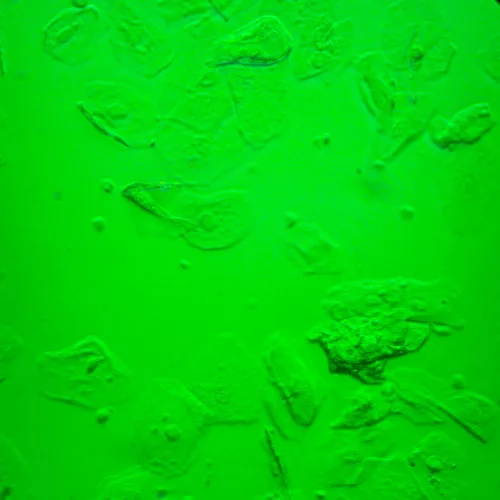

• Técnicas de microscopía: campo claro, contraste de fases y contraste en relieve; con accesorios opcionales: contraste de modulación Hoffman.
• Revólver giratorio codificado: el brillo de la fuente de luz se ajusta automáticamente en función del objetivo seleccionado
• Cabezal binocular con tubo lateral para montar una cámara digital; división del haz 100/0 o 0/100
• Iluminador de luz transmitida: un LED de 3 W de bajo consumo con una vida útil de hasta 50 000 horas
• Condensador con ranura para instalar placas; placa de contraste de fase incluida, los anillos de fase están centrados
• Sistema inteligente de control de la iluminación: selección automática del brillo, bloqueo de atenuación, apagado automático del temporizador, pantalla LCD con información de estado
• Platina con movimiento de los recipientes de vidrio a lo largo de los ejes X e Y; se incluye un portaplacas universal; un mango largo de control de la platina garantiza la comodidad del usuario durante el trabajo

Características de la cámara:

• Cámara científica para observaciones de campo claro con objetivos de 20x, 40x, 60x y 100x
• Sensor de gran tamaño de 2/3'', lo que supone mejor calidad de imagen, menor nivel de ruido digital y más sensibilidad a la luz
• Resolución de 5 MP: al observar con objetivos de aumento medio, la cámara mostrará detalles más finos
• Frecuencia de fotogramas de 35 fps o 50 fps dependiendo de la resolución para observar muestras en movimiento, grabar vídeo y mover la preparación sin sacudidas ni retardos
• El sensor en color SONY Exmor de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad lumínica, incluso en condiciones de poca luz: imágenes más nítidas, brillantes y con mayor saturación de color
• Interfaz USB 3.0 para una rápida transferencia de datos sin sacudidas ni retrasos
• Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

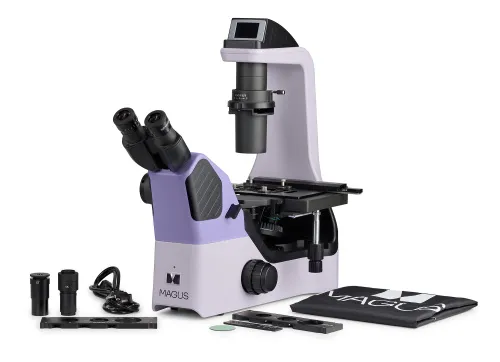

Paquete:

• Cámara digital MAGUS CBF90 (cámara digital, cable USB, memoria USB con controladores y demás software, guía del usuario y tarjeta de garantía)
• Soporte con fuente de alimentación a integrada, fuente de luz transmitida, mecanismo de enfoque, platina, soporte de condensador y revólver giratorio
• Condensador con ranura para placas
• Cabezal de microscopio binocular con puerto de cámara lateral
• Objetivo plano acromático Plan 4x/0,10 ∞/1,2 WD 30 mm, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 10х/0,25 fase ∞/1,2 WD 10,2 mm, distancia parafocal: 60 mm
• Objetivo acromático plano Plan 20х/0,40 fase ∞/1,2 WD 12 mm, distancia parafocal: 60 mm
• Objetivo acromático plano Plan 40х/0,60 fase ∞/1,2 WD 2,2 mm, distancia parafocal: 60 mm
• Ocular de 10х/22 mm con larga distancia de acomodación ocular y ajuste de las dioptrías (2 unidades)
• Ojera (2 unidades)
• Telescopio de centrado
• Compensador deslizante de contraste de fases con anillos centrables
• Dispositivo de contraste en relieve
• Filtro verde
• Soporte universal para material de laboratorio
• Adaptador de montura C de 0,5x
• Adaptador de montura C de 1x
• Cable de alimentación del microscopio
• Funda antipolvo
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Objetivo plano acromático Plan 10х/0,25 ∞/1,2 WD 10,2 mm, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 20х/0,40 ∞/1,2 WD 4 mm, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 40х/0,60 ∞/1,2 WD 2,2 mm, distancia parafocal: 60 mm
• Ocular de 10х/22 mm con escala de medición
• Ocular de 10x/22 mm con puntero de campo central
• Ocular de 10x/22 mm con retícula
• Ocular de 12,5х/16 mm (2 unidades)
• Ocular de 15х/16 mm (2 unidades)
• Ocular de 20х/12 mm (2 unidades)
• Ocular de 30х/8 mm (2 unidades)
• Dispositivo de contraste de fase: compensadores deslizantes de contraste de fases, juego de objetivos de fase plano semiapocromáticos
• Dispositivo de contraste de modulación Hoffman con juego de objetivos
• Placa de platina de vidrio
• Placa de platina metálica para trabajar con frasco de cultivo
• Kit de soportes para material de laboratorio
• Portaobjetos de calibración
• Monitor y cámara digital con interfaz HDMI
• Juego de filtros de color (azul, verde, amarillo, vidrio esmerilado)
