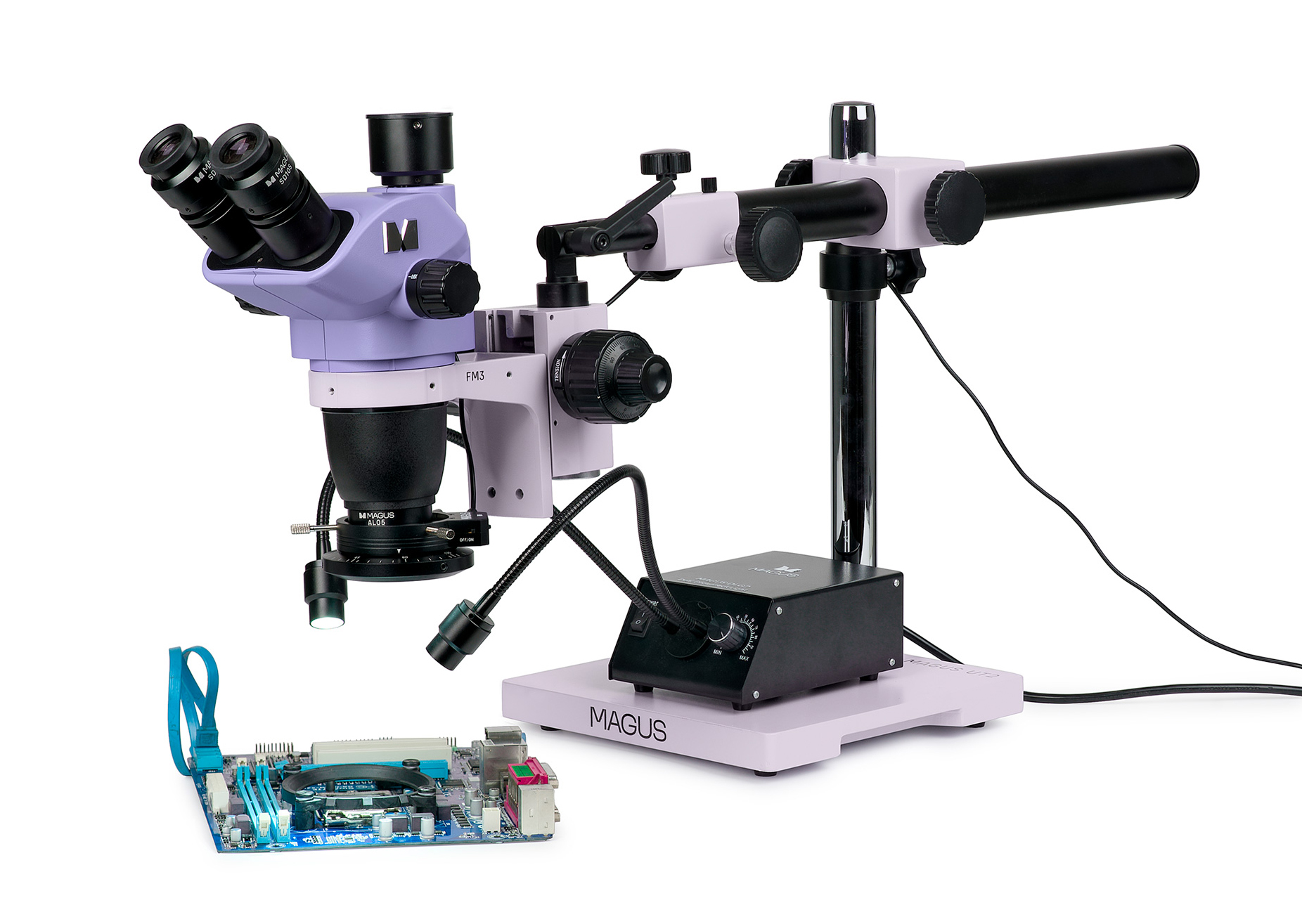

Estereomicroscopio MAGUS Stereo 8TR para reparaciones electrónicas

La solución lista para soldar, reparar y controlar la calidad se basa en el cabezal del microscopio de la serie MAGUS Stereo 8H y el soporte para microscopio MAGUS UT2.
El microscopio estereoscópico con sistema óptico Greenough proporciona detalles precisos de la topografía de la superficie sin pérdida de orientación espacial, lo que garantiza una gran profundidad de campo. El microscopio trinocular es adecuado para quienes prefieren manejar el microscopio en su postura normal y observar la muestra a través de los oculares. También es adecuado si vas a comprar una cámara digital para grabar fotografías y vídeos en el futuro.
El microscopio está equipado con dos iluminadores de luz reflejada: una lámpara anular con filtro de polarización y una lámpara de cuello de cisne.
El microscopio optimiza la ergonomía del puesto de trabajo, mejorando así la comodidad y la productividad del operador.

Cabezal del microscopio

El objetivo zoom permite cambiar suavemente el aumento hasta 8,4x sin pérdida de enfoque. El microscopio genera una imagen tridimensional vertical (no invertida). La lente de objetivo auxiliar de 0,5x modifica el rango de aumentos, el campo de visión y la distancia de trabajo del microscopio.
Si se utiliza la lente auxiliar de 0,5x, se obtiene un aumento de 3,25–27,5x y una distancia de trabajo de 177 mm para soldadura.
Si no se utiliza la lente auxiliar de 0,5x, se obtiene un aumento de 6,5–55x y una distancia de trabajo de 105 mm para el control de calidad.
Las manipulaciones de los instrumentos requieren un campo de visión mayor que la observación visual en el control de calidad. El diámetro del campo de visión con la lente auxiliar de 0,5x es de 67,7 mm con el aumento de 3,25x del microscopio, y de 8 mm con el aumento de 27,5x.
La configuración básica incluye oculares de 10x/22 mm con ajuste de las dioptrías y distancia de acomodación ocular para trabajar con gafas.
La cámara digital se puede instalar en el tubo trinocular del cabezal del microscopio mediante un adaptador de montura C. Además, puedes comprar cámaras con interfaces USB 3.0, HDMI y wifi con resoluciones de 2 MP a 21 MP y tamaños de sensor de 1/2,8" a 4/3". El aumento del adaptador de montura C de 0,5x o 1x se selecciona según el tamaño del sensor.

Iluminadores

Diferentes tareas requieren diferentes tipos de iluminación. El kit incluye dos iluminadores. La lámpara anular con polarizador elimina el resplandor del metal. La lámpara de cuello de cisne crea sombras que permiten a nuestra visión detectar la topografía de la superficie.

Soporte

El soporte universal con una base sólida minimiza las vibraciones provocadas por el movimiento, mientras que el largo brazo horizontal amplía el de trabajo.
No siempre es conveniente mover el objeto en la trayectoria óptica durante el trabajo. A veces es mejor mover el cabezal del microscopio. El mando de microajuste permite un suave movimiento horizontal del cabezal del microscopio hacia delante y hacia atrás.
En el extremo del soporte hay un mecanismo para cambiar el ángulo del eje óptico. El operador puede observar la muestra que está sobre la mesa desde un ángulo. Esta característica hace que sea más cómodo realizar manipulaciones, comprobar la calidad de la soldadura y observar objetos curvos.

Mecanismo de enfoque

El mecanismo de enfoque tiene funciones de enfoque aproximado y preciso. El enfoque preciso facilita el ajuste del microscopio cuando se utilizan aumentos superiores a 40x. Los mandos de enfoque son coaxiales, es decir, están situados a ambos lados del microscopio. La tensión de enfoque aproximado es ajustable.

Accesorios y soluciones completas

Unas condiciones de trabajo cómodas mejoran la productividad del operador. Nuestras soluciones completas se basan en la experiencia de los ingenieros electrónicos. Al mismo tiempo, MAGUS ofrece otros componentes con los que puedes montar el kit de microscopio en función de tu presupuesto, tus preferencias y las tareas a resolver, pudiendo en el futuro complementar el kit con los accesorios necesarios.

Características principales:

• Cabezal de microscopio trinocular: el operador puede ver una imagen ampliada a través de los oculares y, en el futuro, se puede montar una cámara digital para registrar el proceso de observación, así como sus resultados intermedios y finales
• El objetivo zoom permite un cambio de aumento suave sin pérdida de enfoque; relación de zoom 8,4:1
• Ventajas del sistema óptico Greenough: gran profundidad de campo, visualización 3D de alta resolución, diseño compacto y precio razonable
• La lente objetivo auxiliar de 0,5x permite opciones adicionales de aumento, campo de visión y distancia de trabajo
• El soporte universal amplía el área de trabajo, lo que permite posicionar de manera precisa el cabezal del microscopio por encima de la muestra y ajustar con precisión la posición del cabezal
• El mecanismo de enfoque tiene funciones de enfoque aproximado y preciso: el manejo es cómodo en toda la gama de aumentos del microscopio
• Dos iluminadores de luz reflejada: lámpara anular con filtro de polarización y lámpara de cuello de cisne
• Los componentes se pueden sustituir y se pueden instalar accesorios adicionales a petición del usuario

El kit incluye:

• Cabezal del microscopio MAGUS Stereo 8TH – pieza objetivo y tubos oculares
• Ocular de 10х/22 mm con distancia de acomodación ocular y ajuste de las dioptrías (2 unidades)
• Soporte para microscopio MAGUS UT2
• Montura de enfoque MAGUS FM3
• Lámpara anular LED MAGUS RP1 con polarizador
• Lámpara de cuello de cisne doble MAGUS LED DGL2
• Lente auxiliar MAGUS AL05 0,5х/177 mm
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 15x/16 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Ocular de 30x/8 mm (2 unidades)
• Lente objetivo auxiliar de 1,5x
• Lente objetivo auxiliar de 2x
• Lámpara anular
• Lámpara anular con conmutación de sectores
• Cámara digital
• Monitor LCD
• 1 adaptador de montura C de 0,5x con distancia de enfoque ajustable
• 1 adaptador de montura C de 1x con distancia de enfoque ajustable
• Portaobjetos de calibración
